テレビのアンテナケーブルを接続する方法は、ケーブルや端子の種類によって異なります。一度正しい接続方法を理解すれば、難しいことはありません。本記事では初めてアンテナケーブルを接続する方でもわかるように解説しています。
本ページではプロモーションが含まれます
当サイトでは商品やサービス（以下、商品等）の掲載にあたり、 ページタイトルに規定された条件に合致することを前提として、当社編集部の責任において商品等を選定しおすすめアイテムとして紹介しています。同一ページ内に掲載される各商品等は、費用や内容量、使いやすさ等、異なる観点から評価しており、ページタイトル上で「ランキング」であることを明示している場合を除き、掲載の順番は各商品間のランク付けや優劣評価を表現するものではありません。 なお当サイトではユーザーのみなさまに無料コンテンツを提供する目的で、Amazonアソシエイト他、複数のアフィリエイト・プログラムに参加し、商品等の紹介を通じた手数料の支払いを受けています。掲載の順番には商品等の提供会社やECサイトにより支払われる報酬も考慮されています。...
「テレビのアンテナケーブルを接続する方法を知りたい」
「アンテナケーブルを上手く接続できない」
と悩んでいませんか？
テレビのアンテナケーブルの接続方法は、一度理解すれば簡単です。自分の持っているアンテナケーブルや壁面のアンテナ端子の種類を確認し、正しく接続してください。
この記事では、事前に確認すべきケーブルやアンテナ端子の種類、テレビへの正しい接続方法などを紹介します。
アンテナケーブルを接続する前には、ケーブルやプラグ、アンテナ端子の種類を確認する必要があります。誤った配線をするとテレビが映らない原因になるため、注意してください。
ケーブルの種類は、以下の3種類があります。
| 種類 | ケーブルの太さ | ケーブルの長さ | 減衰量 | 用途 |
|---|---|---|---|---|
| 2Cケーブル | 細い | 1〜5m程度 | 多い | テレビ周りの配線 |
| 4Cケーブル | 中程度 | 5〜15m程度 | 中程度 | 室内配線 |
| 5Cケーブル | 太い | 10m以上 | 少ない | 屋外配線 |
アンテナ端子からテレビまで接続する場合は、2Cケーブルを使用します。長さは1〜5m程度で比較的細いケーブルです。減衰量はテレビ信号の減衰を意味し、ケーブルが長くなるほど信号の減衰が大きくなるため、太いケーブルが必要です。用途に合った適切な長さのケーブルを選ぶことが大切です。
プラグの種類は、以下の4種類があります。
| 種類 | 特徴 |
|---|---|
| S型 | ストレートな形状で、直接端子に差し込める。 |
| L型 | プラグの先端がL字になっていて、直接端子に差し込める。L字になっているぶん、壁やテレビとの隙間を狭くできる。 |
| F型 | ねじ込み式とも呼ばれ、端子がネジ形状になっている場合に使用する。端子から外れづらいメリットがある。 |
| 複合型 | 片方がS型、もう片方がL型になっているなど、異なるタイプのプラグで構成されている。 |

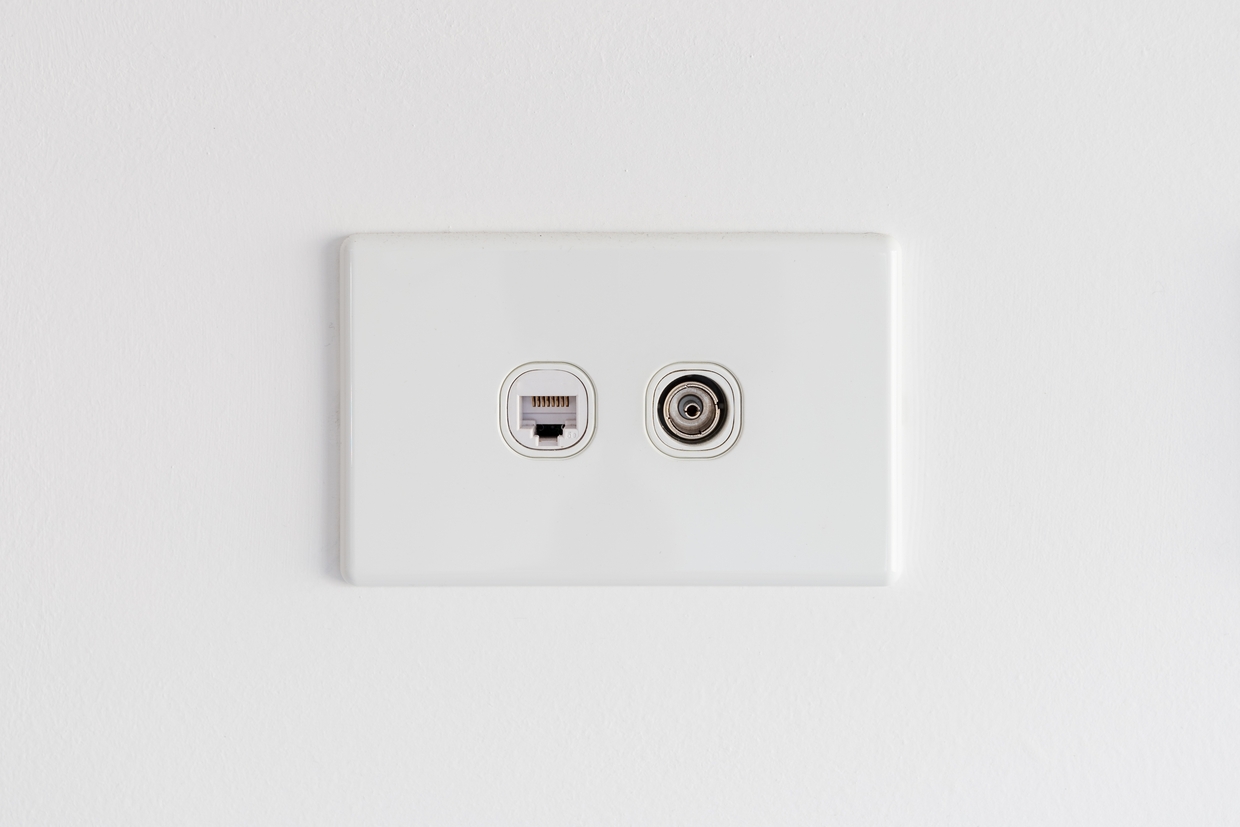

アンテナ端子の種類は、以下の5種類です。
| 種類 | 特徴 |
|---|---|
| F型端子×2 | 地デジ用の端子とBS・CS放送用の端子が1つずつあるタイプ。 大抵の場合は上が地デジ、下がBS・CS用となっている。 |
| F型端子（地デジのみ） | 地デジ用の端子のみが1つあるタイプ。BC・CS放送には対応していない。 |
| F型端子（BS・CS対応） | 地デジにもBS・CS放送にも対応している端子が1つあるタイプ。 |
| 直接端子 | ケーブルの銅線部分を直付端子に接続するタイプ。銅線を剥き出して差し込む必要がある。加工済みのケーブルを購入することも可能。古い住宅に多い。 |
| フィーダー端子 | 整合器と呼ばれる器具を別途接続して差し込むタイプ。古い住宅に多い。 |
2024年現在はF型端子が一般的であり、直接端子やフィーダー端子はマイナーです。F型端子が2本で、地デジとBS・CS放送を両方視聴したい場合は、それぞれの端子にケーブルを接続する必要があります。地デジのみ視聴する場合は、対応する端子に接続するだけで問題ありません。
F型端子が1つの場合は、地デジのみに対応しているものと、BS・CS放送の両方に対応しているものがあります。BS・CS放送も視聴したい場合は、対応しているか確認しておくようにしましょう。

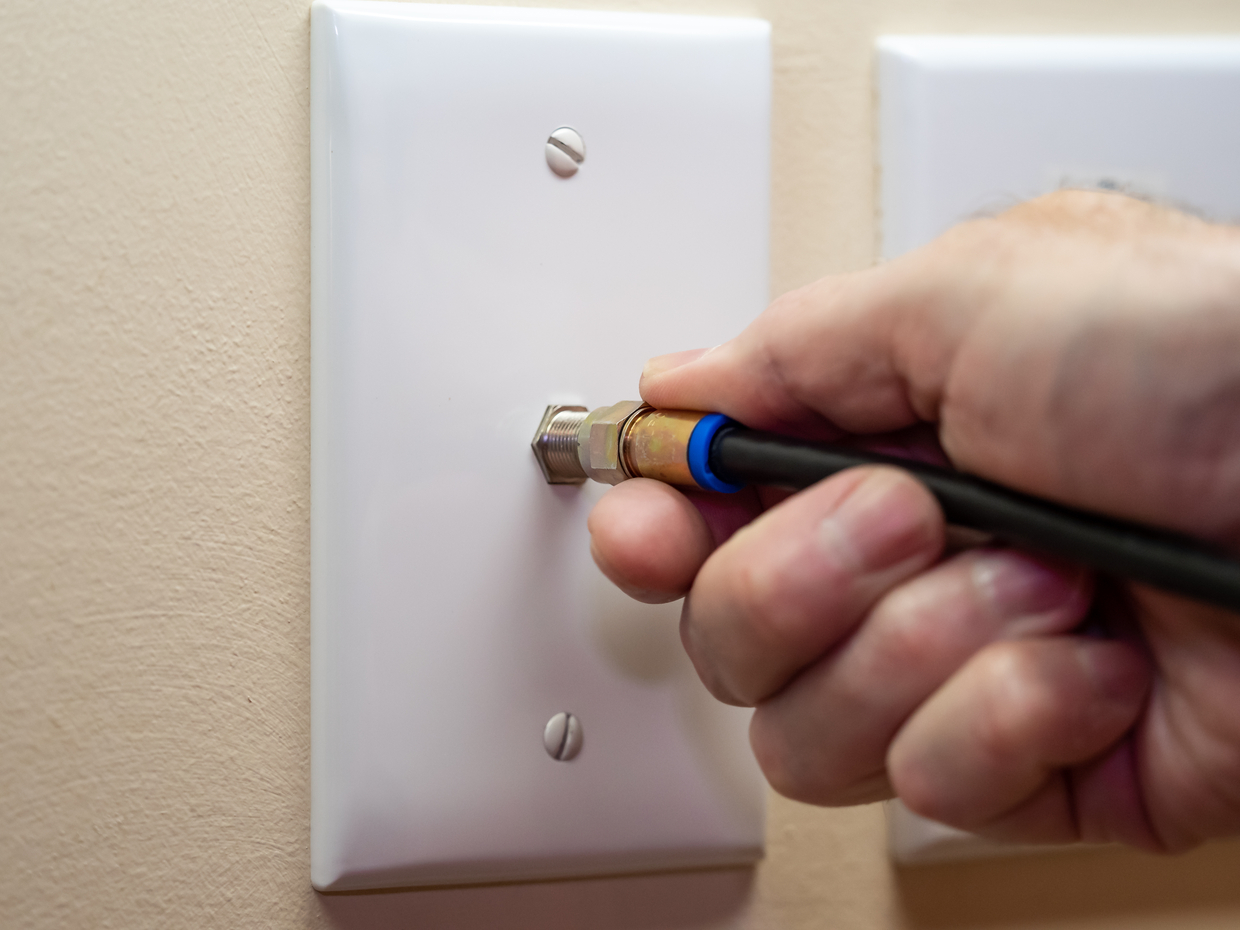

ケーブルやプラグ、アンテナ端子を確認したら、実際に接続してみてください。地デジだけを視聴する場合と、BS・CS放送を含めて両方を視聴する場合にわけて解説します。

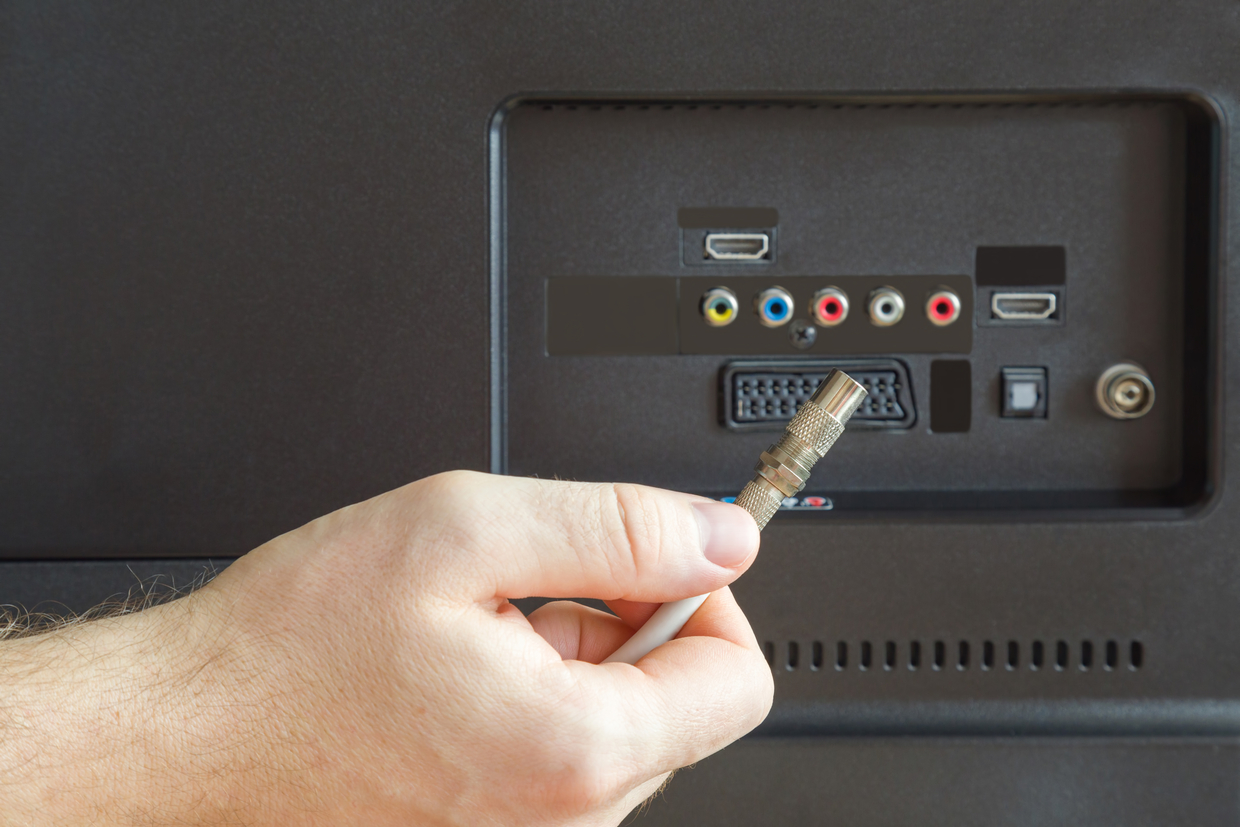

地デジだけを視聴・録画する場合は、まず壁面の端子とレコーダーを1本のケーブルで接続します。次に、レコーダーとテレビをもう1本のケーブルで接続すれば、視聴・録画が可能です。レコーダーやテレビには端子が2つずつあり、それぞれ「地デジ」「BS/CS」など、わかりやすく記載されています。間違いがないように確認しながら接続してください。
地デジとBS・CS放送の両方を視聴する場合、壁面のF型端子が2つあれば、それぞれの端子にケーブルを接続します。壁面のF型端子が1つで地デジとBS・CS放送の両方に対応している場合、分配器が必要です。分配器は1本のケーブルを2本に分配する器具で、家電量販店で購入できます。
レコーダーも同時に接続する場合は、壁面の端子とテレビの間にレコーダーを経由させる必要があります。同じように地デジだけを視聴・録画する場合と地デジとBS・CS放送の両方を視聴・録画する場合の接続方法を解説します。
地デジだけを視聴・録画する場合は、まず壁面の端子とレコーダーを1本のケーブルで接続します。次に、レコーダーとテレビをもう1本のケーブルでつなげば、視聴・録画が可能です。レコーダーやテレビには端子が2つずつあり、それぞれ「地デジ」「BS/CS」など、わかりやすく記載されています。間違いがないように確認しながら接続してください。
BS・CS放送もあわせて視聴・録画する場合、壁面に2つの端子があれば、それぞれの端子にケーブルを2本使って接続します。まず、壁面にある2つの端子とレコーダーをケーブル2本で接続し、次にレコーダーとテレビをケーブル2本で接続しましょう。
壁面の端子が1つの場合は、レコーダーに分配器を接続する必要があります。分配器があれば1本のケーブルを2本に分配できるため、地デジとBS・CS放送の両方を接続できます。分配器がないと、両方を視聴・録画することはできないため、事前に用意しておいてください。
ケーブルを接続してもテレビが映らない場合は、いくつかの原因が考えられます。
テレビが映らない時は、B-CASカードが正しく挿入されているかどうか確認してください。B-CASカードはテレビ1台につき1枚用意されているカードで、テレビの裏側もしくは横側に挿入口があります。
B-CASカードがどこにあるかわからない場合は、購入時の説明書やパッケージに同封されていることが多いです。テレビを見る際に必須のカードなので、紛失に気をつけてください。
B-CASカードを正しく挿入しても映らない時は、破損している可能性もあります。破損している場合は再発行してください。問い合わせ先は「ビーエス・コンディショナルアクセスシステムズ」です。
テレビが映らない原因には、アンテナの故障や破損もあります。アンテナの修理には専門的な知識が必要となるため、専門業者に相談してください。専門業者であれば、アンテナ以外に原因があってもすぐに特定できるため、安心して依頼できます。
ケーブルを正しく接続しても映らない場合は、ケーブル自体が接触不良を起こしている可能性もあります。よくある接触不良の原因としては、以下などがあります。
プラグの針金は、無理にねじ込むと折れたり歪んだりしやすいため、注意して確認してください。ケーブルに原因がある場合は、買い換える必要があります。
アンテナ端子が1つの部屋では、基本的にテレビを複数台設置することはできません。1つのアンテナ端子につき1台のテレビのみ接続可能です。ただし、分配器を使用すれば複数のテレビを設置できます。分配した数だけ、テレビの信号は弱くなるため注意してください。
アンテナ端子が上下に2つある場合は、一般的に地デジが上でBS・CS放送が下です。逆に差してしまうと、両方とも視聴できなくなるため、差し間違いに気をつけてください。
アンテナケーブルを正しく接続しなければ、テレビを視聴することはできません。自身の環境に合った適切なケーブルを選び、間違いなく接続するようにしてください。
ケーブルを正しく接続しても視聴できない時は、B-CASカードの未挿入、アンテナの破損・故障、ケーブルの接触不良などが考えられます。まずは自分で何が原因なのかを探り、必要に応じて専門業者に相談してみると良いです。
アンテナケーブルの接続は、一度理解すれば難しくありません。本記事を参考に、ぜひ試してみてください。
